------------可燃气体报警控制器TON90B


TON90B特安报警控制器,奥丽斯特燃气设备网,www.gzhonest.cn /诚信燃气设备网,gzhonest.cn




TON90B技术参数




■安装方式:盘装式/柜式安装
■工作电压:85-265VAC,
50-60HZ/18-32VDC
■湿度范围:10-95%RH(无凝露)
■温度范围:0℃-+40℃
■压力范围:86-106KPA
■测量精度:±5%FS
■探测器输入:2线或3线的4-20mA类设备(可
燃气体、有毒气体等探测器)
能识别0mA、2mA和22mA
■显示方式:数字+模拟显示
■报警方式:声,光报警
■报警输出:触点容量AC250V。10A,24V/10A
■故障报警:系统可探测并报出探测器连线短
路、断路故障;传感器故障;系
统供电电源故障等
■功 耗:每一支路≤5W
■可配置探测器型号:
ES2000T、ESD100
ESD200、ESD3000
SM95、OPTIMA PLUS




点型探测器TON96B特点




产品特点

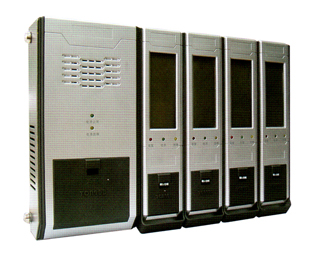

TON90B可燃气体报警控制器,是我公司开发的一款功能简洁、操
作方便的可燃气体报警控制器,可与我公司的气体变送器组成工业用
气体报警控制系统。
整个产品设计采用“积木”模块化结构,壁挂式安装,可灵活组
装成1到8路通道,即每一通道对应一台气体变送器。通过与适当的变
送器配合使用,该产品可以检测各种类型的气体,如可燃气体、有毒
气体以及氧气等,变送器输出标准的4-20mA模拟信号到控制器的采样
电路,控制器的单片机对信号采用漂移补偿算法和智能算法,最终完
成信息显示、输出控制及数据记录等功能。
该产品可以实时显示与之相连的变送器状态信息,故障报警、报
警状态以声/光方式表现,同时记录各关键数据,包括高/低段报警、
故障报警等,此外还有继电器输出控制等功能。

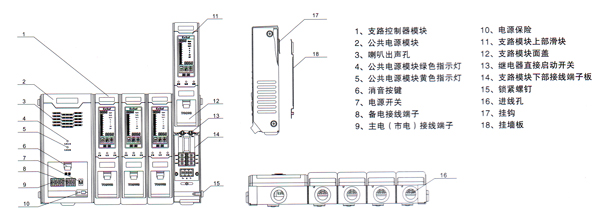

总结构图

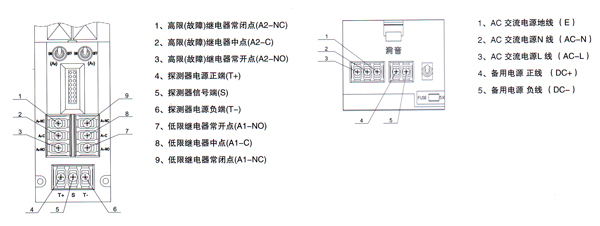

端子结构图


用户注意事项


控制器与探测器是一一对应的关系,在安装调试好之后,请不要
随意更换,如果要更换,必须重新标定;
控制器AC电源线接线规格为:标准1.5mm2三芯电源线(带插头),
探测接线规格:三芯或两芯屏蔽电缆,线经0.5-2.5mm2,推荐用1.5mm2,
电缆最大允许分布电容和分布电感分别不超过0.2uF,0.3mH,控制器端
单端接地;
探测器的检测元件的使用寿命在正常情况下,半导体式为3年,催化
式为2年,电化学式为1年;
