fisher1098-EGR调压器

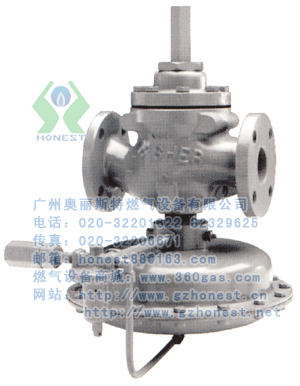

１０９８-　ＥＧＲ　型调压器

● 指挥器式高压调压器，为大容量和精确控制的工程要求而设计
● 轴流式设计，安装空间小，流通能力大
● 控制精确，关闭严密
● 可作监控连接，安全性能卓越
● 全不锈钢内件，使用寿命长
● 灵敏的关闭特性
● 大皮膜执行机构组合指挥器使得调压器动作灵
敏，反应速度快
● 压力设定简单
● 高性能降噪声设计
● 多种监控方式可供选择
● 进口压力范围：最大102 bar
● 出口压力范围：0.69-41.4 bar
● 最大流量：570，620 Nm3/h
● 精度：±1%
● 可选配多种尺寸的招待机构以适合不同流量用差
压的要求特低差压△P≤0.07bar
● 可在线维修
● 可选快开式阀芯组合双指挥器的构造特别适合于直燃设备
● 可用于多种天然气、人工煤气、液化石油气、空气等
多种气体
● 连接方式：1"-6" ANSI 150RF/300RF/600RF法兰
● 材料：WCB 钢制阀体
● 温度：-29°～149℃
● 选项：配备两个32A型号指挥器用于工作式监控。配备Kixcel662
型调压器电动执行器，实现远程调压

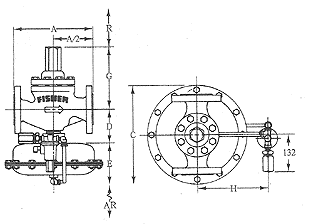

  　外形尺寸
阀体尺寸 A D

(mm)		 G

(mm)		 R

(mm)		 Z AR

(mm)
螺纹连接
铸铁阀体或
600RF铸钢阀体		 125B FF铸铁阀体或150RF
铸钢阀体		 250B FF铸铁阀体或300RF
铸钢阀体		 铸铁阀体
(mm)		 铸钢阀体
(mm)
1 210 184 197 98 219 103 305 349 76
2 286 254 267 116 232 103 338 383 79
3 337 298 318 135 287 129 419 464 98
4 394 352 368 167 322 129 486 536 130
6 508 451 473 205 346 203 514 591 168



执行机构 C E H
调压器型号尺寸 mm Mm mm mm
1098 30 289 144 200
1098H 30 289 154
1098 40 333 146
1098 70 537 189 300
fisher1098-EGR,诚信燃气设备网
 单fisher调压器,诚信燃气设备网位：mm
  主要零件材料
　技术参数
零部件名称 材料名称
主阀体 铸铁/钢
指挥器阀体 铅
弹簧腔体 铸铁/钢
阀芯 不锈钢
阀座 不锈钢
弹簧 钢
皮膜 丁腈橡胶/氟橡胶
皮膜压盘 铸铁
密封件 丁腈橡胶
项目 指标
入口压力 最大28bar
出口压力 0.005~20.7bar
工作温度 -29~149℃
C1 32~36.2
Cg 576~9950
连接尺寸 1", 2"NPT螺纹
2",3",4",6"ANSI125FF
/150RF/300RF/600RF法兰
重量 25~197kg
  　流量表 *103Nm3/h
进口压力
bar		 出口压力
bar		 阀体尺寸
1" 2" 3" 4" 6"
0.21 0.017 0.23 0.86 1.71 2.68 -
0.34 0.017 0.30 1.12 2.30 3.56 6.83
0.069 0.28 1.04 2.14 3.35 6.43
0.14 0.25 0.94 1.93 3.00 -
0.69 0.017 0.45 1.68 3.38 5.36 9.92
0.21 0.37 1.50 3.00 4.74 8.58
0.34 0.35 1.31 2.68 4.15 8.04
0.48 0.28 1.04 2.14 3.35 -
1.0 0.069 0.56 2.14 4.29 6.7 12.60
0.28 0.52 1.98 4.02 6.30 11.79
0.55 0.45 1.69 3.35 5.36 10.18
0.83 0.31 1.18 2.38 3.75 -
1.4 0.069 0.68 2.60 5.23 8.71 15.28
0.69 0.56 2.12 4.29 6.70 14.20
1.0 0.41 1.69 3.27 5.04 9.92
1.2 0.33 1.26 2.55 4.15 -
2.1 0.28或更小 0.93 3.51 7.15 11.31 19.94
1.0 0.76 2.95 5.90 9.11 17.41
1.4 0.66 2.49 4.96 7.91 15.28
1.7 0.49 1.85 3.75 5.81 11.26
2.8 0.62或更小 1.13 4.31 8.76 13.86 24.39
1.4 0.96 3.62 7.37 11.52 31.44
2.1 0.74 2.81 5.76 8.84 17.42
2.4 0.54 2.09 4.15 6.57 9.38
3.4 0.9或更小 1.34 5.09 10.34 16.37 28.86
1.4 1.23 4.69 9.38 14.47 27.34
2.1 1.10 4.07 8.09 12.60 24.66
2.8 0.86 3.08 6.30 9.92 19.03
3.1 0.62 2.28 4.61 7.10 12.06
5.2 1.7或更小 1.86 7.07 14.36 22.70 40.01
3.4 1.42 5.63 11.26 16.88 32.70
4.1 1.15 4.42 8.84 14.07 27.34
4.8 0.70 2.68 5.36 8.58 16.88
6.9 2.4或更小 2.38 9.03 18.36 29.02 51.16
4.1 1.98 7.50 15.01 23.58 45.56
5.2 1.6 6.30 12.86 19.83 38.86
8.6 3.2或更小 2.89 11.01 22.35 35.35 61.31
5.2 2.41 9.11 18.76 28.94 49.04
10 3.9或更小 3.40 12.97 26.37 41.67 73.46
5.2 3.08 11.52 23.32 36.72 68.34
12 4.7或更小 3.94 14.95 30.36 48.00 84.61
14 5.2或更小 4.45 16.91 34.36 54.32 95.76
17 5.2或更小 5.49 20.88 42.37 67.00 118.05
21 5.2或更小 6.54 24.82 50.38 79.65 140.35
24 5.2或更小 7.56 28.68 58.37 92.30 162.65
28 5.2或更小 8.60 32.70 66.38 104.95 184.95
表中数据为标准状态下比重为0.6天然气的流量.
换算系数：丙烷：0.628, 丁烷：0.548, 空气：0.775,氮气：0.789；
其它气体：表中数据乘以0.775，再除以该气体比重的平方根。（空气比重=1）
