-----美国AMCO调压器轴流阀AFV 系列

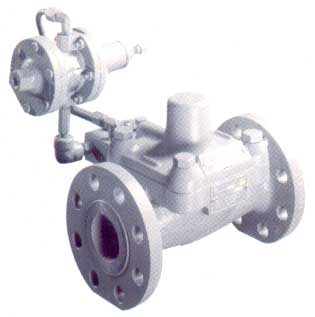

  轴流阀 - AFV 系列


AMCO-AFV调压器, 奥丽斯特燃气设备网/www.gzhonest.cn /诚信燃气设备网/广州燃气设备网
系列型号 AFV300系列 AFV600系列
最大入口压力 50kg/cm2 100kg/cm2
出口压力范围 125mmH2O-48.5kg/cm2 125mmH2O-98kg/cm2
尺寸 2" 3" 4" 6" 8" 12" 2" 4" 6" 8"
最大流量(Sm3/hrX100) 525 975 1650 2355 3870 9000 1060 3900 7300 10750
减压适用指挥器(参考下表) 1203/1203EP/ZSC-100/320-100/180 ZSC-100/320-100/180
释压适用指挥器(参考下表) ZSC-150/320-150/180-150 ZSC-150/320-150/180-150
控制块(选用参考下表) 组合式或文丘里式歧管 组合式或文丘里式歧管
可用套环(选用参考下表) 5L/5/7 7
套环材质 H-Hydrin/B-Buna/V-Viton/N-天然橡胶/F-Fluorosilicone橡胶
限流器(限制最大流量-%) 50%或75% 50%或75%




 辐流阀 -RFV系列

AFV轴流阀, 奥丽斯特燃气设备网/www.gzhonest.cn /诚信燃气设备网/广州燃气设备网
系列型号 RFV150系列 RFV300系列
最大入口压力 19kg/cm2 50kg/cm2
出口压力范围 125mmH2O-18kg/cm2 125mmH2O-49kg/cm2
尺寸 2" 3" 4" 2" 3" 4"
最大流量(Sm3/hrX100) 205 400 675 515 1015 1710
减压适用指挥器(参考下表) 1203/1203EP/ZSC-100/180 ZSC-100/320-100/180
释压适用指挥器(参考下表) ZSC-150/180-150 ZSC-150/320-150/180-150
控制块(选用参考下表) 组合式或文丘里式歧管 组合式或文丘里式歧管
限流器(限制最大流量-%) 25% 50% 75% 50% 25% 50% 75% 50%

 指挥器 - Z 系列




指挥器 - Z 系列, 奥丽斯特燃气设备网/www.gzhonest.cn /诚信燃气设备网/广州燃气设备网
型号 最大入口压力 出口压力设定范围 控制原理 功能
1203 10kg/cm2 125mmH2O - 0.35kg/cm2 弹簧直控 中低压减低压
1203EP 10kg/cm2 125mmH2O - 0.35kg/cm2 回馈控制 中低压减低压
ZSC-180 100kg/cm2 200mmH2O - 0.7kg/cm2 回馈控制 中高压减低压
ZSC-120 100kg/cm2 700mmH2O - 23kg/cm2 回馈遥控 中高压减中低压
ZSC-100 100kg/cm2 700mmH2O - 23kg/cm2 回馈控制 中高压减中低压
ZSC-320-100 100kg/cm2 10kg/cm2 - 42kg/cm2 回馈控制 高压减中高压
Z* 100kg/cm2 700mmH2O - 23kg/cm2 弹簧直控 中压稳压
ZSC-138* 100kg/cm2 10kg/cm2 - 42kg/cm2 弹簧直控 高压稳压
ZSC-150 100kg/cm2 700mmH2O - 23kg/cm2 回馈控制 中压释压
ZSC-320-150 100kg/cm2 10kg/cm2 - 42kg/cm2 回馈控制 高压释压
* **进口压力变化较大时,分别装于ZSC-100,ZSC-320-100前稳定进口压力




 控制块与套环




AMCO减压器, 奥丽斯特燃气设备网/www.gzhonest.cn /诚信燃气设备网/广州燃气设备网
型号 套环 组合式歧管 文丘里式歧管 套环最大允许压差
稍开 全开 稍开 全开 持续 间歇
AFV-300 5L* 0.1 0.35 0.04 0.12 2 3.5
AFV-300 5 0.25 1 0.1 0.5 8.5 12.5
AFV-300 7 1 2 0.4 1.3 35 50
AFV-600 7 2 4 0.8 1.7 70 100
RFV 0.18 1.4 0.1 1 35
*仅适用于2",3",4",8"的轴流阀 以kg/cm2表示的套环两端的压差
