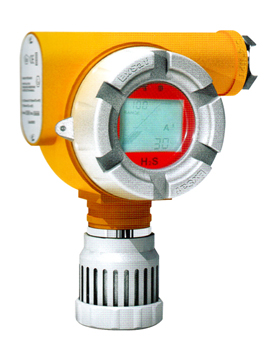

------------点型可燃气体探测器ESD200


ESD200探测器,奥丽斯特燃气设备网,www.gzhonest.cn /诚信燃气设备网,gzhonest.cn




ESD200技术参数




■检测原理:催化燃烧式/电化学式
■检测气体:可燃气体、H2(ppm)、CO、H2S、
O2(VOL)、NH3(ppm)、CL2、
NO、SO2
■测量范围:0-100%LEL可燃气体
0-10000ppm可调
0-25%V/V可调
■测量精度:±5%FS
■输 出:4-20mA正常状态
2/4mA维护状态
■继电器 :2报警输出继电器.1A 24Vdc
■电 源:12-30Vdc,3线
■功 率:300mA(可燃气体)
150mA(毒气和氧气)
■防护等级:IP65
■湿度范围:10-95%RH(无凝露)
■温度范围:-40℃-+70℃
■压力范围:90-110KPA
■认 证:UL Class I,Div 1,Groups B,C,D
CNEX 04.1225 ExdllCT6




点型探测器ESD200特点




产品特点
测量精度高
传感器采用进口气体敏感元件,具有精度高,线性好等特。
显示直观、清楚
采用LCD液晶屏,同时显示所测气体浓度的数字量和模拟量。
操作方便
采用红外遥控器进行操作,方便在现场对仪器进行调校。
隔爆型防爆
可用于工厂条件的1、2区危险场所。
多种线制连接
可与二次仪表实现三线制、四线制连接,方便DCS、PLC等
工业自动化系统连接。
多种信号输出
可输出4-20mA标准电流信号(0mA时为鼓掌信号输出),并
输出一段报警点继电器触点信号;或同时输出一段、二段
报警点继电器触点信号。
安装方便
专业设计的安装支架,仪器现场安装方便、快捷。
维修方便
传感器探头结构采用外部插拔式,若现场更换探头,只需
旋开防护罩,即可进行更换;内部机芯设计采用组件形式,
组件之间采用插接式联接,现场维修只需要更换组件即可完
成。

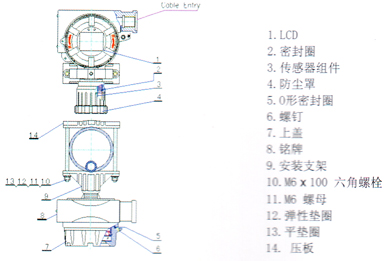

推测器安装固定

先将变送器安装在固定底座上,再将固定座和压板用如图M6螺栓固定在管道上,最后拧紧固定座头部螺钉。


ESD200报警器,奥丽斯特燃气设备网,www.gzhonest.cn /诚信燃气设备网,gzhonest.cn

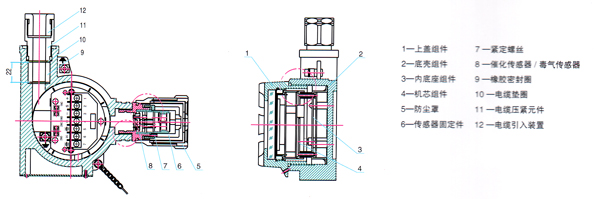

总结构图

ESD200探测器,奥丽斯特燃气设备网,www.gzhonest.cn /诚信燃气设备网,gzhonest.cn

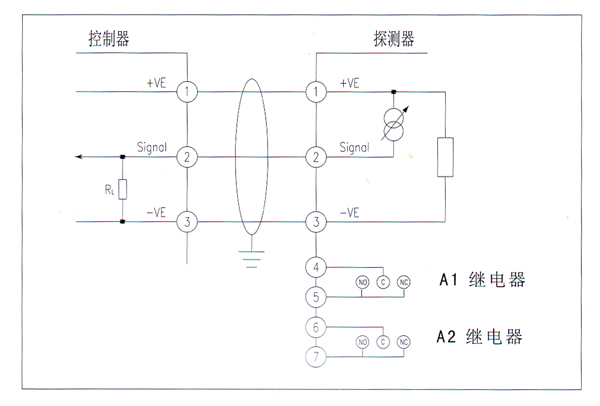

仪器输出信号及接线方法

ESD200,奥丽斯特燃气设备网,www.gzhonest.cn /诚信燃气设备网,gzhonest.cn

规格及适用气体




基本规格 所测气体 常备量程 检测方式 接线方式
ESD200 可燃气体 100%LEL 催化燃烧式 三线制
ESD200 一氧化氮 200/500ppm 电化学式 三线制
ESD200 一氧化碳 200ppm 电化学式 三线制
ESD200 二氧化硫 50ppm 电化学式 三线制
ESD200 硫化氢 50ppm 电化学式 三线制
ESD200 氨气 200ppm 电化学式 三线制
ESD200 氢气 50000ppm 电化学式 三线制
ESD200 氧气 25%VOL 电化学式 三线制
ESD200 氯气 10ppm 电化学式 三线制
