FS1B系列气体调压阀(giuliani)贵龙
----FS1B系列气体调压阀-最大入口压力1bar-(giuliani)贵龙r

  FS1B燃气调压阀特点


  描述
气体调压阀符合UNI-EN88标准(气体规范CEE90/396)。
调压阀适合安装在燃气燃烧机系统中,包括混合系统和工业分支系统中
技术特征
配有补偿膜,工作膜,安全膜;无需安装外部通气出口管,原因是双重安全保护膜片确保在工作膜出现裂漏请况下,气体不会泄露到外面并超过30mm3/h(符合3.3.2.UNI-EN88标准)。
设置
出口压力通过调节设置螺丝来设定。顺时针调压升高,逆时针调压力降低。通过安装在调压阀上下游的压力表可以读到相应的压力值。当从一种燃气变化为另一种燃气时,要选择最适用的弹簧并调节螺丝。须通过检查压力表上的值来确定压力的稳定性。设定后将上部的盖复位。
安装
安装调压阀时,膜片应该是处于水平位置的(在水平式的管路上)。一定要按调压阀上显示气流方向的箭头方向安装对于安装在管道内部或外部的调压阀需使用合适的工具。安装调压阀时不可撬动套管。
如果是内含过滤器的调压阀,调压阀最好安装在离地面合适的位置以便于过滤器的清洁。(总是要在调压阀的上游配置一个合适的过滤器)确保管路要直且干净,以免调压阀受压。
不可移开膜片的出口孔帽,也不可堵塞出口孔。否则会导致调压阀停止工作。安装调压阀时要避免安装在不稳定的基础上。确保调压阀的适用性。
维护
调压阀无需维修。如阀出现故障,建议发回工厂进行总体的检修和测试。清洁过滤器只需移开号盖子并更换过滤芯。在每次清洁时,同时要更换过滤盖的垫片,在更换后,要检查并确认气体不会从盖子处泄露。所有的安装和维护,必须由专业的人员来操作!





FS1B燃气调压阀

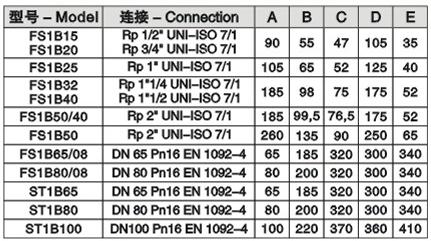

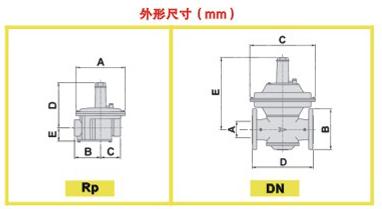

  外型尺寸和结构图





FS1B燃气调压器FS1B燃气减压阀




  产品英文介绍




The gas governors are approved in accordance with UNI-EN88 specifications (CEE 90/396 gas regulation). The governors are suitable to systems’ installation with automatic gas burners luding mixed and combined systems and to in industrial distribution systems.

Compensation diaphragm, operating diaphragm and safety diaphragm: an external breather outlet pipe is not necessary as the orporated safety diaphragm ensures that, in the event of breakage of the operating diaphragm, no gas leakage into the environment of over 30 dm3/h is possible (in compliance with para 3.3.2. UNI-EN88 specifications).

The outlet pressure can be set by means of the set-screw (2); by turning clockwise this set-screw the pressure is reased and by turning it anti-clockwise the pressure is decreased. The pipe fittings located upstream and downstream the governor allow the reading of the relative pressures, passing from one family of gas to another, choosing the most suitable spring and adjusting the set-screw (2). The stabilized pressure should be checked with a pressure gauge. After setting replace the upper cap (1).



  型 号 表

型号
连接口径
最大工作压力mbar
过滤器
FS1B32
Rp1-1/4
1000
FS1B40
Rp1-1/2
1000
FS1B50
Rp2
1000
FS1B65
DN65
1000
FS1B80
DN80
1000




FS1B系列燃气压力调节器

品牌:giuliani anello(贵龙)

产地:意大利


  弹簧选择

弹簧颜色 FSD-FSDC-FSDR FSDC-FSDR-ST-STR ST-STR
15-20/CE 25/CE 32-40/CE 50/CE 65(D)-80(D)/CE 100D/CE
绿色 6...12 mbar 6...13 mbar 6...15 mbar 6...15 mbar 6...10 mbar 6...18 mbar
本色 10...25 mbar 12...24 mbar 14...30 mbar 12...30 mbar 9...25 mbar 15...45 mbar
红色 23...70 mbar 23...80 mbar - - 24...70 mbar 35...75 mbar
紫色 - - 28...80 mbar 28...70 mbar 60...110 mbar 70...110 mbar
棕色 - - 70...120 mbar 60...150 mbar 100...150 mbar 100...150 mbar
黄色 60...110 mbar 70...150 mbar - - - -
蓝色 100...150 mbar - 100...150 mbar - - -

  技术参数

入口压力范围
P2+30mbar...500mbar
工作压力范围-P2
最大150mbar(标准弹簧,其他弹簧请参考弹簧选择表)
关闭压力
UNI-EN88标准
气体种类
城市煤气;天然气;液化气;其他中性气体
工作温度
-10oC...+60oC
材料
铸铝;NBR
