G16工业用煤气表

----膜式燃气表-G16工商业用燃气表
一、概述

    该产品适用于天然气、煤气、液化气等无腐蚀性气体的流量计量。其技术性能符合我**标准GB/T 6968(B级),相当于国际标准OIML-R31。
特点:
●采用钢壳和独立机芯结构,对燃气中的水分、杂质、尘埃等有过滤和沉淀作用,适用气质广,并能确保燃气表长期运行的准确性和可靠性。
●机芯模注成一体,结构简单。整个机芯仅27种45个零件,减少了零部件数,降低了累积误差,保证了计量的稳定性和可靠性。
●采用不锈钢立轴,克服了碳钢和铝合金材料的易腐蚀性,经特殊工艺加工,降低了立轴的摩擦系数,最大的延长了产品的使用寿命。
●采用旋转式分配结构,运行平稳,克服了往复式分配结构的缺陷,增强了计量可靠性。
●机芯传动机构的转动通过磁力传递到壳体外的计数器,确保计数器转动平稳并永不泄露,确保了产品的安全性能。
●计量准确、性能稳定、重复检测一致性好,内控示值误差指标为±1%,可确保在不同地区检测均能合格。
●外壳表面采用喷塑处理,色泽光亮、外形美观、抗腐蚀性能佳,设计有多种防外力干扰和破坏的结构和装置。

G16工业用煤气表

 外型图及安装尺寸



 技术参数


参数名称 单位 G10 G16
最大流量qmax m3/h 16 25
最小流量qmin m3/h 0.1 0.16
最大工作压力 kPa 50
总压力损失△P Pa ≤200Pa ≤300Pa
基本误差 Qmin≤Q<0.1Qmax % ±3
0.1Qmax≤Q≤Qmax % ±1.5
使用温度 -10~40
密封必 输入1.5倍最大工作压力的空气,历时3分钟不泄漏。
精度等级 B级
长期运行性能 在最大流量下运行2000小时后符合GB/T6968-1997《膜式煤气表》**标准要求





表接头螺纹mm 接头中心距(mm) L(mm) B(mm) H(mm) D(mm) 重量(KG)
G2〃 280 397 260 370 125 9.2

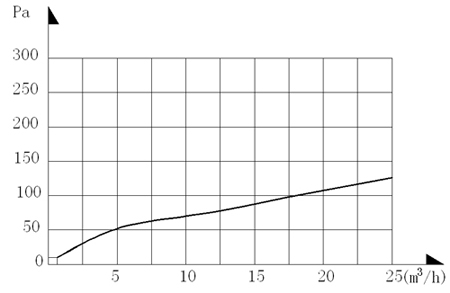

 压力损失曲线

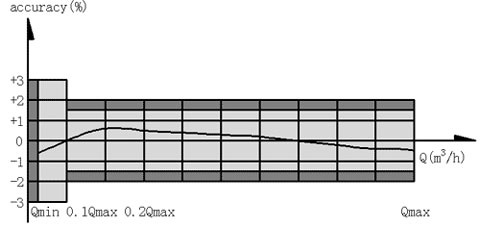

 典型误差曲线


 产品资质
